Parámetros necesarios para realizar un estudio lumínico con luz natural

Tiempo de lectura: ( Palabras: )

dialux prefire

Si deseamos hacer un estudio lumínico sobre un local o edificio con lucernarios para la captación de luz natural, deberemos disponer y tener en consideración  una serie de datos de ante mano que hemos de recopilar para poder realizar un cálculo  de la iluminancia en un  plano de trabajo determinado.

A continuación enumeramos los pasos a seguir y datos  básicos que se requieren obtener para poder realizar un estudio lumínico con lucernarios  mediante  el software DIALUX:

1.DEFINIR LA ESCENA DE LUZ

  • Determinar la fecha concreta a realizar el estudio (verano o invierno y hora de toma de datos de radiación solar).
  • La situación geográfica del local indicando la Longitud y Latitud.

ubicacion prefire

  • Implantación del local. Hay que tener en cuenta si hay algún elemento o edificio que pudiera hacer sombras.
  • La orientación de la planta del  local respecto al norte.

orientacion prefire



2. DEFINIR EL LOCAL:

  • Dimensiones  y geometría (ancho, alto y altura).
  • Tipo de cubierta (plana o inclinada).

LOCAL DIALUX prefire

  • Materiales y colores de los elementos que limitan (suelo, paredes y techo).

sup local

  • Método del plan de mantenimiento del local para conocer el factor de degradación

mantenimiento

3. DEFINIR LOS LUCERNARIOS:

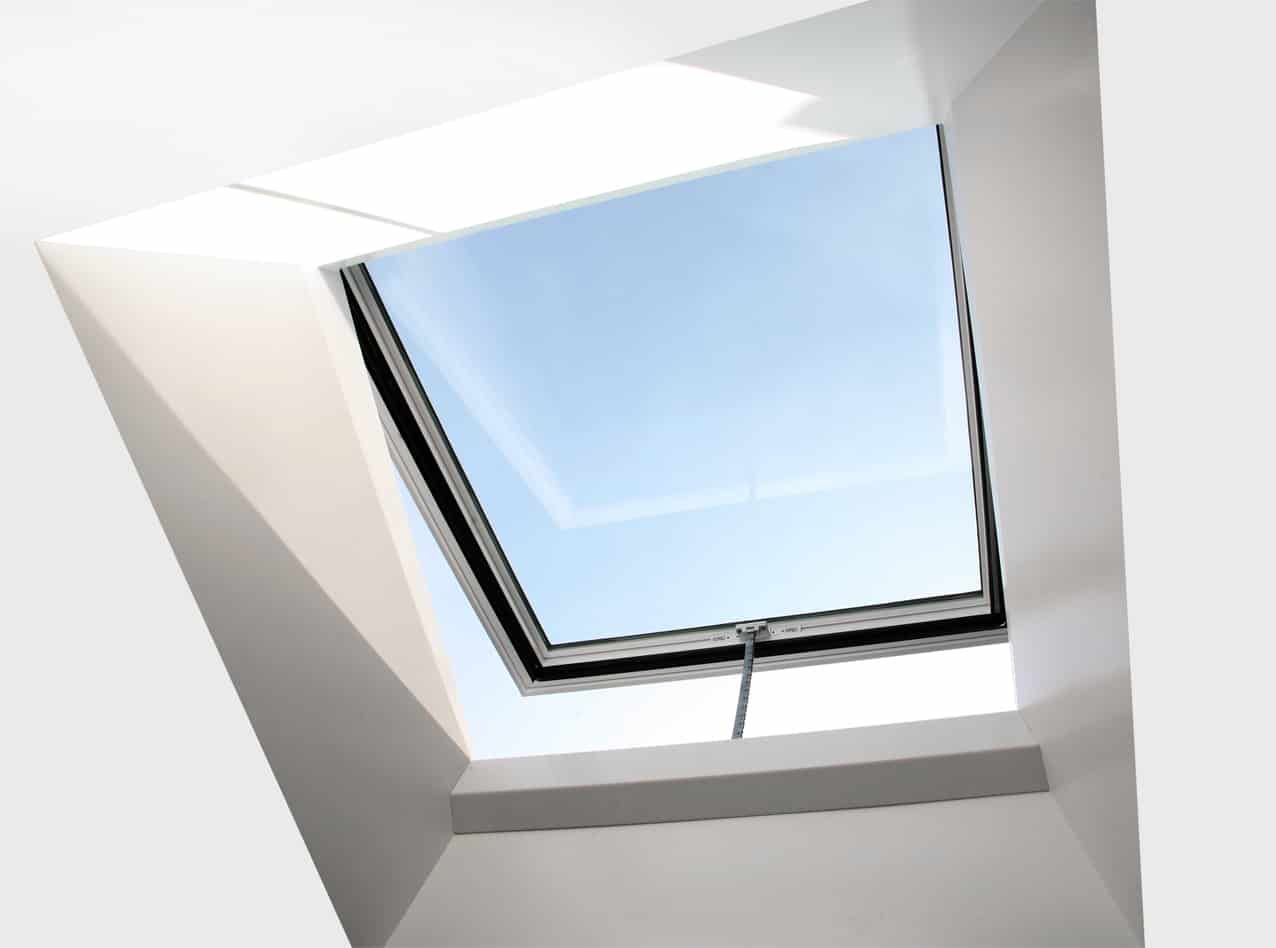

LUCERNARIO PREFIRE

  • Definir medidas de la parte transmisora (valores a y b).
  • Definir número y ubicación dentro del local (valores c y d).

lucernarios prefire dialux

  • El tipo de material de que está formado (metálico, plástico,….)
  • Grado de reflexión del material (importante tener en cuenta la cara interior del zócalo del lucernario)
  • El grado de transmisión del material de la cúpula (vidrio, mate, protección solar, seguridad amado …)
  • El factor de contaminación que afecta al lucernario según la zona en la que se sitúe (industrial, rural o residencial)
  • El factor de división de los travesaños que presente el lucernario y que afecta a la cantidad de transmisión interiores debido a los elementos que obstruyen.

factores

  • El grado de reflexión, transparencia, y rugosidad del material de la cúpula del lucernario

material lucernario

  • Longitud de entrada de luz
  • Anchura del pozo de luz
  • Angulo del zócalo

Plano de trabajo prefire dialux

4. DEFINIR EL PLANO DE TRABAJO

  •  Definir la altura donde se desea obtener los datos lumínicos

plano de trabajo 2

  • Definición de la separación de las líneas  isoluxes para el valor del cálculo

ISOLUX prefire dialux

5. REALIZAR EL CÁLCULO

Una vez obtenidos todos estos datos, el programa estaría en condiciones de poder realizar el cálculo.

calculo dialux prefire

Se podrán obtener los niveles de iluminancia media (Emin) máxima (Emax) y media (Em) en todos los planos de trabajos definidos, tanto sea en horizontal como en vertical.

resultados dialux prefire

OBTENER VISTAS INTERIORES RAY-TRACE

Será posible obtener todas las  vistas interiores que se hayan definido del local iluminado según los datos introducidos con anterioridad.

RAY TRACE

Hay que tener en cuenta que la modificación o variación de cualquier dato puede llevar a obtener resultados muy dispares, por lo que es imprescindible ser conscientes y controlar cada parámetro que se introduce.

Para ello y poder realizar un cálculo de lo más veraz  según el equipo a instalar será necesario solicitar al suministrador de los lucernarios las características antes enumeradas para poder comprobar que se cumplen las necesidades que se requieren en cada proyecto.
